Współrzędnościowa Technika pomiarowa - CMM

Cel Szkolenia:

Pomiary współrzędnościowe odgrywają bardzo istotną rolę w nowoczesnym zapewnieniu jakości, współrzędnościowe maszyny pomiarowe są obecnie najbardziej uniwersalnymi urządzeniami pomiarowymi. Zastosowane w nich najnowocześniejsze osiągnięcia techniki i informatyki pozwalają w cyklu automatycznym na wykonanie większości pomiarów spotykanych w przemyśle. Szkolenie ma na celu przybliżyć uczestnikom budowę i zasadę działania współrzędnościowych maszyn pomiarowych tak, aby umieli je wykorzystać w jak największym zakresie możliwości.

Bardzo ważną częścia szkolenia jest analiza i podejście do pomiaru na CMM praktycznie wszystkich podstawowych tolerancji geometrycznych. Pokazane jest to zarówno w odniesieniu do wymagań norm ISO oraz ASME

Dla operatorów i programistów CMM szkolenie to jest możliwością podniesienia swoich kwalifikacji zawodowych, natomiast dla osób pośrednio związanych z obsługą maszyn jest to okazja do zaznajomienia się z tematem współrzędnościowej techniki pomiarowej.

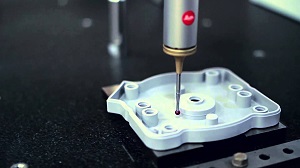

Zestaw dydaktyczny wykorzystywany w czasie szkolenia:



Szkolenie wspolrzednosciowa technika pomiarowa
Szkolenie wspolrzednosciowa technika pomiarowa
Kurs maszyny pomiarowe
Kurs maszyny pomiarowe

Informacje ogólne:



  • Po każdym rozdziale bądź w trakcie będzie przeprowadzony quiz lub ćwiczenia zespołowe, których celem będzie upewnienie się, że przedstawiony materiał został zrozumiany i opanowany.
  • Udział w szkoleniu zostanie potwierdzone imiennym certyfikatem.
  • Szkolenie w wielu punktach odnosi się do klasycznej techniki pomiarowej.
  • Każdy uczestnik otrzymuje wysokiej jakości materiały szkoleniowe.
Materiały szkoleniowe CMM
Materiały szkoleniowe CMM

Szczegółowe cele szkolenia:

  • Wprowadzenie do tematu pomiarów współrzędnościowych
  • Przedstawienie filozofii pomiarów przy użyciu maszyn CMM
  • Sposoby przygotowania detali do pomiarów
  • Przedstawienie budowy i zasad działania CMM
  • Wybór startegii pomiarowej w zależności od wymagań rysunkowych (odniesienia do ISO oraz ASME)
  • Wstęp do Interpretacji rysunków wg norm ISO oraz ASME oraz konsekwencje w podejściu do pomiaru w zależności od systemu, w którym rysunek jest zwolniony
  • Dobór wielkości kulki pomiarowej w zależności od zadania pomiarowego
  • Teoretyczne przedstawienie i opis typowych zadań pomiarowych (przykłady tolerancji kształtu, kierunku i połozenia) - rozpisanie zadań na poszczególne kroki pomiarowe: przygotowanie detalu, dobór kulki, bazowanie elementu, dobór startegii pomiarowej, praktyczne wykonanie pomiaru, dobór ilości punktów pomiarowych, interpretacja wyniku.



Plan szkolenia CMM:

1) Istota pomiarów współrzędnościowych.



  • Zastępczy element geometryczny,
  • Rodzaje układów współrzędnych,
  • Definicja elementów geometrycznych, elementy teoretyczne,



2) Budowa współrzędnościowych maszyn pomiarowych.



  • Podział maszyn ze względu na konstrukcję,
  • Układy sterowania,
  • Głowice pomiarowe,
  • Podstawowe parametry współrzędnościowych maszyn pomiarowych,
  • Przegląd i kalibracja współrzędnościowych maszyn pomiarowych,



3) Oprogramowanie współrzędnościowych maszyn pomiarowych.



  • Tryby pracy współrzędnościowej maszyny pomiarowej,
  • Edytor programu pomiarowego,
  • Pomiar elementów geometrycznych,
  • Analiza wyników pomiaru,
  • Przygotowanie raportu pomiarowego,



 4) Dokładność współrzędnościowych maszyn pomiarowych



  • Błędy temperaturowe,
  • Błędy wynikające z budowy urządzenia,
  • Błędy związane z metodą pomiaru, mierzonym przedmiotem, konfiguracją trzpienia pomiarowego,
  • Najczęstsze błędy spotykane w praktyce,



5) Pomiar elementów złożonych na współrzędnościowej maszynie pomiarowej.



  • Przygotowanie WMP oraz przedmiotu mierzonego do pomiarów,
  • Umiejscowienie i mocowanie przedmiotu mierzonego na stole pomiarowym,
  • Konfiguracja trzpieni pomiarowych,
  • Pomiar powierzchni metoda stykowa,
  • Pomiar powierzchni metoda bezstykowa,
  • Odwzorowanie elementów bazowych w pomiarach na współrzędnościowej maszynie pomiarowej,
  • Strategie pomiarowe dla tolerancji geometrycznych (kształtu, kierunku i położenia, sposób pomiaru, wykorzystanie odpowiedniego operatora)
  • Sposoby analizy wyników pomiarów,



 6) Protokoły pomiarowe.



  • Eksport wyników pomiarowych,
  • Protokół tekstowy,
  • Graficzne przedstawienie wyników pomiaru,
  • Graficzna prezentacja błędów kształtu,
  • Korekcja ustawień maszyn obróbczych,



7) Nowe trendy we współrzędnościowej technice pomiarowej.

Do pobrania:

  Dla Państwa przygotowany został plan szkolenia + informacje ogólne w formie pliku pdf, aby łatwo można było pobrać wydrukować niezbędne szczegóły dotyczące oferty.
